该系列干式铁芯高压串联电抗器用于6-35KV电力系统与高压电容器组相串联，能够有效抑 制及吸收高次谐波，限制合闸涌流及操作过电压，保护电容器，提高电能质里，保证电网安全运 行。

结构特点

1. 该电抗器分为三相和单相两种，均为铁心干式；

2. 铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛剌小、规则均匀、啓片整齐优美，确保电 抗器运行低温升低噪音的性能；

3. 线囫采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点：

4. 电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空浸 漆-热烘固化这一流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪声，有 效提高了电抗器品质因数及减少谐波的效果；

5. 电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。

使用环境条件

1. 海拔高度不超过2000米；

2. 运行环境温度-25°C至+45°C，相对湿度不超过90%;

3. 周围无有害气体，无易燃易爆物品；

4. 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

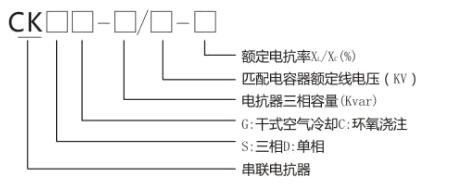

性能参数

可用于6KV、10KV、10.5KV、11KVS 12KV、13.8KV，35KV场合。

电抗率的种类：1%、4.5%、5.6%，6%，7%，12%, 13.8%,14%;

绝缘等级F级，噪声矣40dB，过载能力在1.35倍以内连续工作，相于相之间不平衡度不大于±2%， 电感里误差控制在±3%以内：
